Co je to Din Rail Terminal?

Elektrické skříně, ovládací panely a systémy průmyslové automatizace spoléhají na jednu základní komponentu, která bezpečně a efektivně organizuje a distribuuje energii –Svorkovnice Din Rail. Ať už navrhujete novou ovládací skříň nebo modernizujete stávající instalaci, pochopení toho, co je terminál Din Rail, jak funguje a proč na tom záleží, může významně ovlivnit spolehlivost, bezpečnost a náklady na dlouhodobou údržbu vašeho systému. Tento článek nabízí důkladný, technicky podložený pohled na jednu z nejzásadnějších součástí moderní elektrotechniky.

NaYueqing TAER Electric Co., Ltd., náš tým strávil roky vývojem a výrobou vysoce výkonných řešení svorek Din Rail pro klienty napříč průmyslovými odvětvími výroby, energetiky, automatizace budov a dopravy po celém světě. V této příručce pokrýváme vše od základních definic a parametrů produktu až po osvědčené postupy instalace a kritéria výběru – poskytujeme vám znalosti, abyste mohli učinit sebevědomá a informovaná rozhodnutí pro váš další projekt.

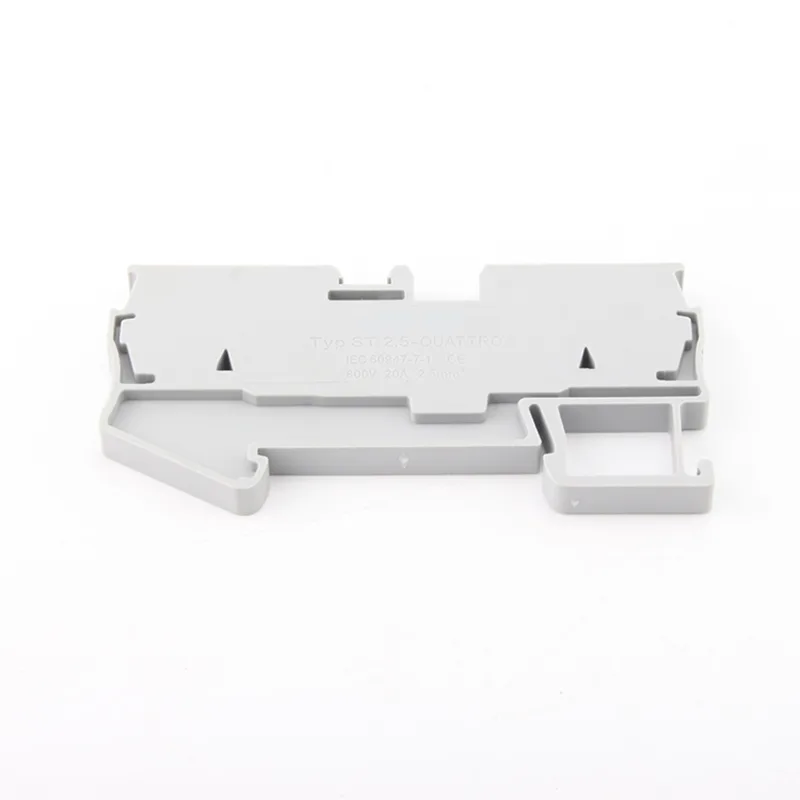

Co je to Din Rail Terminal a jak to funguje?

Din Rail Terminal je modulární, izolovaný elektrický konektor určený k montáži na standardizovanou kovovou lištu – běžně označovanou jako lišta DIN (Deutsche Institut fur Normung rail) – uvnitř elektrických skříní a ovládacích panelů. Slouží jako centrální spojovací bod, kde jsou elektrické vodiče připojeny, organizovány a distribuovány v celé instalaci. Spíše než se spoléhat na volná připojení vodičů nebo složitá vlastní schémata zapojení, svorkovnice Din Rail poskytuje čistou, opakovatelnou a kódově vyhovující metodu správy elektrických obvodů.

Základní princip fungování je jednoduchý. Každá svorkovnice obsahuje vodivý kovový prvek – obvykle vyrobený ze slitiny mědi nebo pocínované mosazi – uzavřený v izolačním krytu zpomalujícím hoření. Vodiče jsou zasunuty do portů terminálu a zajištěny pomocí upínacích mechanismů. Kovový nosič zaklapne nebo se nasune na lištu DIN a blok pevně zablokuje na místě. Podél kolejnice lze seřadit více svorkovnic vedle sebe a vytvořit tak strukturovaný kabelový kanál, který lze snadno kontrolovat, testovat a upravovat.

Klíčové funkční součásti standarduSvorkovnice Din Railzahrnout:

• Izolační pouzdro:Obvykle se vyrábí z PA66 (polyamid) nebo polykarbonátu, který poskytuje vysokou dielektrickou pevnost a zpomalení hoření podle norem UL 94 V-0 nebo V-2.
• Aktuální tyč / vodivý prvek:Měděná nebo mosazná tyč potažená niklem nebo cínem, aby odolala korozi a zajistila stabilní vodivost v průběhu času.
• Upínací mechanismus:K dispozici v provedení šroubová svorka, pružinová svorka, zatlačovací nebo IDC (izolační posuvný kontakt), z nichž každá nabízí výrazné výhody v rychlosti kabeláže, odolnosti proti vibracím a dostupnosti údržby.
• Montážní patka / spona na kolejnici:Spodní část krytu, která se zamyká na lištu DIN. Většina moderních svorek podporuje profily G lišt EN 50022 35 mm a EN 50035.
• Port příslušenství:Štěrbiny nebo drážky na boční nebo horní straně krytu pro uložení koncových držáků, přemosťovacích propojek, přepážkových desek a štítků.

Modulární povaha terminálu Din Rail znamená, že každý blok lze individuálně vyměnit nebo překonfigurovat, aniž by došlo k narušení sousedních spojů – což je zásadní výhoda pro týmy údržby pracující v napjatých výrobních plánech. Naši inženýři vCHTARspeciálně navrhli naši produktovou řadu svorek na DIN lištu s testovacími porty bez použití nářadí a barevně odlišeným pouzdrem, aby se dále zkrátila doba údržby v terénu.

Jaké jsou základní typy koncových bloků DIN Rail?

Ne všechny koncové bloky Din Rail jsou stejné. Různé konfigurace obvodů, bezpečnostní požadavky a prostorová omezení vyžadují různé konstrukce svorek. Pochopení hlavních kategorií umožňuje inženýrům a odborníkům na nákup přesně specifikovat ten správný produkt pro jejich aplikaci.

Napájecí svorkovnice

Nejběžnější typ, používaný pro přímočará spojení vodič-vodič. Proud prochází přímo vnitřní přípojnicí z jednoho vstupu vodiče do druhého. Vhodné pro obecné rozvody energie a signální obvody.

Zemní / zemní svorkovnice

Speciálně navržený pro vytvoření spolehlivé uzemňovací cesty. Vnitřní kovový prvek je v přímém kontaktu s lištou DIN, která je sama uzemněna. Jsou barevně označeny žlutozeleně podle norem IEC 60445.

Pojistné svorkovnice

Zabudujte do těla svorky miniaturní držák pojistky, který poskytuje nadproudovou ochranu na úrovni větve obvodu. Výměna pojistek je možná bez odpojování vodičů, což výrazně zjednodušuje údržbu.

Odpojte / izolujte svorkovnice

Vyznačují se vestavěným odpojovacím mechanismem nožové čepele, který umožňuje otevření obvodu bez odstranění vodičů. Nezbytné v aplikacích pro testování, měření a bezpečnostní blokování.

Víceúrovňové svorkovnice

Naskládejte dvě nebo tři úrovně okruhů vertikálně do jednoho půdorysu pouzdra. Naše továrna dodává dvoupodlažní a třípodlažní varianty, které snižují požadavky na šířku panelu až o 60 % ve srovnání s ekvivalentními jednoúrovňovými řadami.

Svorkovnice snímačů / akčních členů

Navrženo pro zapojení 24V DC snímačů v automatizačních systémech. Zahrnuje integrované LED indikátory, diodovou ochranu a vícevodičové vstupy pro zjednodušení připojení provozních zařízení.

Jaké parametry produktu definují vysoce kvalitní svorkovnici DIN?

Výběr svorkovnice Din Rail pouze na základě ceny je chyba, která vede k poruchám, záručním nárokům a nákladným prostojům. Správný výběr začíná jasným pochopením technických parametrů, které definují výkon, bezpečnost a dlouhou životnost. NaCHTAR, jsou naše produkty svorek Din Rail hodnoceny a testovány podle následujících kritických parametrů:

Elektrické parametry

• Jmenovité napětí:Maximální trvalé provozní napětí, které terminál bezpečně zvládne. Náš standardní sortiment zahrnuje varianty 250V, 400V, 600V, 800V a 1000V AC/DC.
• Jmenovitý proud:Maximální kapacita trvalého proudu. Naše produktová řada zahrnuje svorky od 6A (úroveň signálu) až po 125A (rozvod velkého výkonu).
• Dielektrická pevnost:Testováno při 2x jmenovitém napětí + 1000V po dobu 1 minuty podle IEC 60947-7-1. To potvrzuje, že se izolace při přepětí nepoškodí.
• Kontaktní odpor:Měřeno v miliohmech. Nižší kontaktní odpor znamená menší tvorbu tepla a lepší energetickou účinnost. Naše svorky jsou testovány tak, aby udržely přechodový odpor pod 5 mO po celou dobu své životnosti.
• Hodnocení odolnosti proti zkratu:Maximální poruchový proud, který může terminál přežít bez strukturálního selhání. Kritické pro panely chráněné předřazenými jističi.

Mechanické parametry

• Vstupní rozsah drátu:Minimální a maximální průřez vodiče, který může svorka přijmout, vyjádřený v mm2 nebo AWG. Náš sortiment pojme 0,5 mm2 až 95 mm2 plný nebo lankový drát.
• Upínací moment (typ se šroubem):Uvedený utahovací moment v Nm. Přetažení nebo přetažení jsou oba režimy poruchy. Naše datové listy specifikují přesné hodnoty pro každou velikost produktu.
• Materiál pouzdra:PA66 GF30 (polyamid vyztužený skelnými vlákny) pro standardní svorky; polykarbonát dostupný pro vysoce průhledné kontrolní panely.
• Hodnocení hořlavosti:UL 94 V-0 jako standard pro celou naši řadu svorek na DIN lištu, což znamená samozhášení do 10 sekund po odstranění plamene.
• Rozsah provozních teplot:Standardní rozsah je -40 °C až +120 °C, vhodný jak pro venkovní rozvaděče, tak pro průmyslová prostředí s vysokou atmosférou.
• Stupeň ochrany:Samotné svorkovnice mají obvykle stupeň krytí IP20; kryt poskytuje externí IP hodnocení.

Kompletní referenční tabulka parametrů produktu

Proč je svorkovnice na DIN lištu průmyslovým standardem pro kabeláž panelu?

Inženýři a stavitelé panelů po celém světě se z velmi praktických důvodů sblížili se svorkovnicí Din Rail jako preferovanou metodou zapojení. Pochopení těchto důvodů pomáhá ospravedlnit investice do kvalitních terminálů a vysvětluje, proč nestandardní alternativy vytvářejí dlouhodobé riziko.

Samotný přínos standardizace je významný. Profil lišty DIN je definován mezinárodními normami (EN 50022, EN 50023, EN 50035), což znamená, že svorkovnice z naší továrny naYueqing TAER Electric Co., Ltd.jsou fyzicky zaměnitelné se standardním příslušenstvím na trhu. To chrání zákazníky před závislostí na jediném zdroji a zjednodušuje globální sestavení panelů tam, kde je vyžadováno místní zdroje.

Kromě standardizace poskytuje terminálový blok Din Rail měřitelné výhody v každé fázi životního cyklu projektu:

• Fáze návrhu:Modulární konstrukce umožňuje inženýrům vypočítat přesnou aktuální kapacitu a prostorové požadavky bez složité vlastní konfigurace. Standardní CAD symboly a 3D modely urychlují návrh rozložení panelu.
• Výrobní fáze:Montáž nacvaknutím je výrazně rychlejší než šroubové svorkovnice. Varianty s pružinovou svorkou umožňují vkládání drátu jednou rukou bez použití nástrojů, doba montáže řezacího panelu o 30 % až 50 % v našich továrních zkouškách.
• Testovací fáze:Příslušenství pro odpojení a zkušební zástrčku umožňuje jednotlivé obvody izolovat a testovat bez narušení sousedních spojů, čímž se zkracuje doba uvedení do provozu a riziko chyb křížového zapojení.
• Fáze údržby:Výměna jednotlivých svorek bez úplného přepojování panelu se promítá do doby opravy měřené spíše v minutách než v hodinách. Barevně odlišená pouzdra a tištěné značky umožňují technikům okamžitě sledovat obvody.
• Fáze vyhovění:Shoda s normami IEC 60947-7-1 a UL 508A je předem certifikována na úrovni komponent, což koncovým zákazníkům zjednodušuje certifikační audity na úrovni panelu.

Naši zákazníci neustále hlásí, že přechod na správně specifikované uspořádání svorkovnice Din Rail redukuje chyby v kabeláži panelu o více než 40 % a zkracuje průměrnou dobu trvání servisních hovorů na polovinu. Nejedná se o okrajová vylepšení – promítají se přímo do snížení nároků na záruku, vyšší spokojenosti zákazníků a nižších celkových nákladů na vlastnictví během 10 až 20 let životnosti panelu.

Jak vyberete správný terminál Din Rail pro vaši aplikaci?

Výběr správné svorkovnice DIN Rail vyžaduje přizpůsobení jmenovitých parametrů produktu skutečným provozním podmínkám obvodu – s příslušnými bezpečnostními rezervami. Systematický výběrový proces se vyhýbá jak nadměrné specifikaci (zbytečné náklady), tak nedostatečné specifikaci (riziko bezpečnosti a spolehlivosti).

Postupujte podle těchto kroků jako strukturovaného rámce výběru:

1. Definujte napětí a proud obvodu:Začněte se skutečným provozním napětím a maximálním trvalým proudem obvodu. Aplikujte snižovací faktor alespoň 20 % pro okolní teploty nad 40 °C nebo pro řady svorek s vysokou hustotou, kde dochází k hromadění tepla.
2. Určete typ drátu a jeho průřez:Ověřte, zda jsou vodiče pevné, jemně spletené nebo ohebné vodiče zakončené ferulemi. Každý typ má jiné požadavky na upínání. Svorky s pružinovými svorkami obecně zvládají jemně splétaný drát lépe než konstrukce se šroubovacími svorkami bez dutinek.
3. Identifikujte podmínky prostředí:Rozsah provozních teplot, přítomnost vibrací (vyberte pružinovou svorku pro prostředí s vysokými vibracemi), chemická expozice a stupeň znečištění ovlivňují materiál pouzdra a výběr kontaktního pokovení.
4. Zkontrolujte požadované certifikace:Severoamerické trhy vyžadují terminály uvedené v seznamu UL/CSA. Evropské trhy vyžadují označení CE. Solární a EV aplikace mohou vyžadovat další certifikace TUV nebo IEC 62196. Naše řada produktů Din Rail Terminal Block zahrnuje plně certifikované možnosti pro všechny hlavní trhy.
5. Vyberte technologii připojení:Šroubová svorka pro flexibilitu a opravitelnost v terénu; pružinová svorka pro odolnost proti rychlosti a vibracím; nástrčný pro velkoobjemovou automatizovanou elektroinstalaci; IDC pro aplikace s plochými kabely.
6. Naplánujte si příslušenství:Koncové konzoly, přemosťovací propojky, označovací proužky, přepážkové desky a testovací zátky by měly být specifikovány ve fázi návrhu, aby se zabránilo zpoždění při výrobě panelu.

Srovnání technologie připojení

Náš technický tým naYueqing TAER Electric Co., Ltd.je k dispozici pro kontrolu schémat vašeho panelu a doporučení optimální specifikace svorkovnice Din Rail pro vaši aplikaci. Pro kvalifikované projekty poskytujeme bezplatné předprodejní technické poradenství.

Jak Yueqing TAER Electric Co., Ltd. vyrábí železniční terminály Din?

Kvalita výroby Svorkovnice DIN Rail vyžaduje přesnost v každé fázi – od výběru surovin až po testování hotového výrobku. NaYueqing TAER Electric Co., Ltd.Náš výrobní proces je postaven na přísných zásadách řízení kvality, přičemž každý výrobní krok řídí certifikace ISO 9001.

Naše továrna provozuje vyhrazené výrobní linky pro každou rodinu svorkovnic, podporované vlastní výrobou nástrojů a forem. To dává našemu technickému týmu flexibilitu při přizpůsobení rozměrů krytu, barevných kódů a konfigurací značení pro zákazníky OEM bez omezení minimálního množství objednávek, které se obvykle uplatňuje při nákupu od obchodních společností.

Náš proces kontroly kvality

• Vstupní kontrola materiálu:Všechny suroviny ze slitin mědi, mosazi a polymerů jsou při dodání testovány v šaržích. Před vstupem materiálů do výroby se ověřuje čistota mědi, pevnost v tahu a hořlavost polymeru.
• Rozměrová kontrola v procesu:Automatizované systémy vizuální kontroly kontrolují rozměry pouzdra a kontaktní geometrii při každém cyklu vstřikování a lisování. Díly mimo toleranci jsou automaticky odmítnuty.
• Testování kontaktního odporu:100 % hotových svorkovnic je testováno na přechodový odpor pomocí čtyřvodičového systému měření v miliohmech. Jednotky překračující práh 5 mO jsou odstraněny z výrobní šarže.
• Testování dielektrické pevnosti:Testování namátkových vzorků při 2x jmenovitém napětí + 1000V podle IEC 60947-7-1 se provádí u každé výrobní šarže.
• Testování síly vytažení:Přídržná síla drátu se měří na vzorkových jednotkách, aby se potvrdilo, že výkon upínacího mechanismu odpovídá specifikaci.
• Ověření tepelného stárnutí:Zrychlené testy stárnutí při 120 stupních C po dobu 1000 hodin ověřují, že materiály pouzdra a kontaktů si zachovávají své vlastnosti po dobu očekávané životnosti produktu.

Naše továrna dodává produkty koncových bloků Din Rail zákazníkům ve více než 40 zemích. Naše exportní balení je navrženo tak, aby chránilo před poškozením při přepravě a vystavením vlhkosti, přičemž v každém kartonu pro námořní zásilky jsou součástí balení vysoušedla. Dodací lhůty pro standardní katalogové položky jsou obvykle 7 až 15 pracovních dnů od potvrzení objednávky.

Závěr

Svorkovnice DIN Rail je mnohem víc než jen pasivní elektroinstalační příslušenství. Jedná se o precizně navržený komponent, který přímo ovlivňuje bezpečnost, spolehlivost a udržovatelnost každého elektrického panelu a řídicího systému, jehož je součástí. Od průchozích bloků pro obecné distribuční obvody až po pojistkové a odpojovací varianty chránící kritické zátěže, každý produkt v našem sortimentu naYueqing TAER Electric Co., Ltd.je navržen a vyroben tak, aby poskytoval konzistentní výkon po celá desetiletí provozu.

Výběr správného terminálu Din Rail začíná jasným pochopením parametrů obvodu, podmínek prostředí a certifikačních požadavků. Pokračuje výběrem výrobce, který kontroluje kvalitu od surovin až po hotový výrobek – nikoli výrobce, který montuje komponenty pocházející od neověřených dodavatelů. Naše produktová řada Din Rail Terminal Block je podpořena úplnou technickou dokumentací, certifikovanými zkušebními zprávami a specializovaným inženýrským týmem připraveným podpořit váš projekt od specifikace až po uvedení do provozu.

Pokud hodnotíte řešení Din Rail Terminal pro nový design panelu, upgrade systému nebo OEM produkt vyžadující dlouhodobou kontinuitu dodávek, náš tým naYueqing TAER Electric Co., Ltd.je připravena pomoci. Náš produktový katalog pokrývá více než 300 standardních SKU s vlastními konfiguracemi dostupnými pro všechny produktové rodiny.
